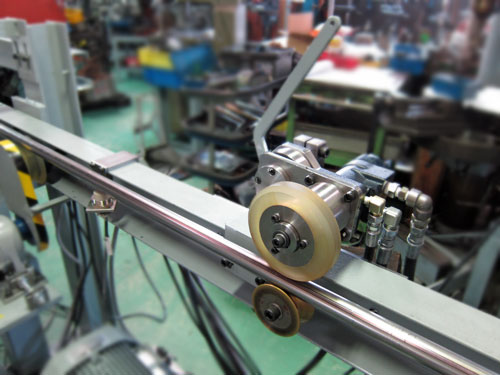

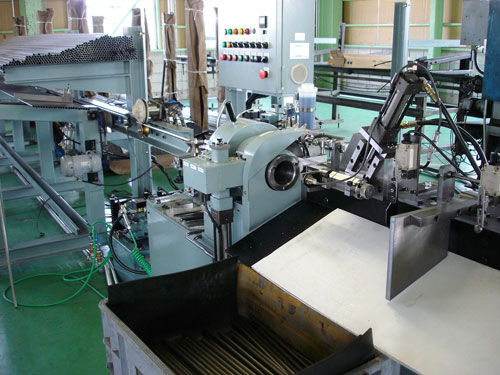

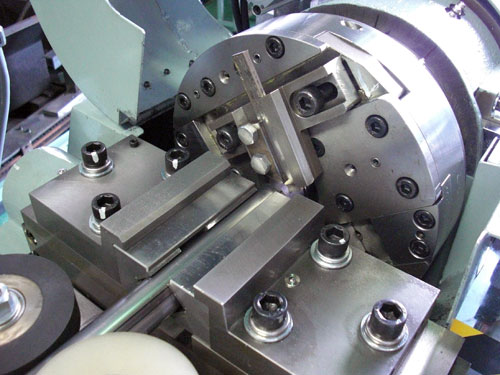

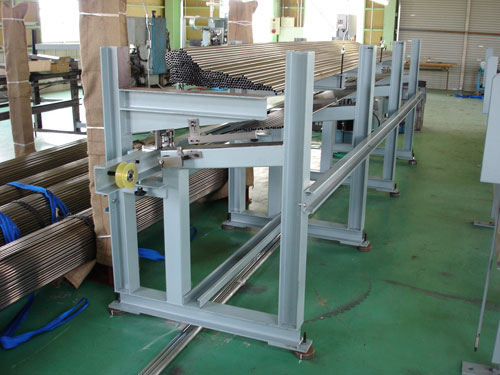

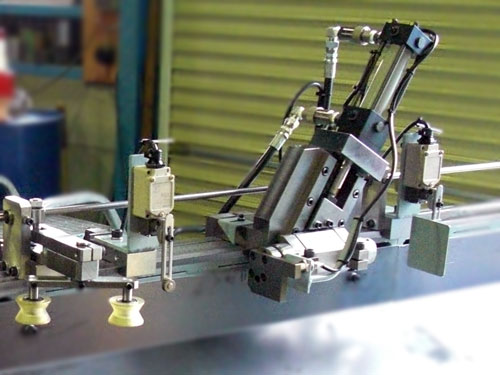

■主要機構が油圧作動式の高速自動パイプ切断機です。 ■刃物回転式の為、パイプに回転キズが付く心配が有りません。 ■原管１本の切断が終わる前に予め次の原管が供給される為、無駄な切断待ちが有りません。 ■クランプはV型水平両開き式で、組替とハンドルによるクランプ代調整で段取替が容易です。 ■刃物送り開始・戻りは調整式のカムによって指示され、高速・低速の調整は無段階に調整できます。 ■豊富なオプションで、様々な仕様のパイプに対応します。 　◆全体　MTSC-35R（仕様は変更される場合が御座います） 　◆各部詳細　写真をクリックすると別ウインドウで開きます 材料供給架台 材料送りピンチロール クランプ・刃物回転部 ガイドロール・ストッパー  項目＼型式 MTSC-35R （L） MT SC-42R　（L） 切断可能 寸法 外径  φ10mm　〜　φ31.8mm  φ12.7mm　〜　φ38.1mm 厚さ t0.8mm　〜　t2.3mm 長さ 300mm　〜　1400mm  原管寸法 長さ 4000mm　〜　6000mm  重量 MAX　1500ｋｇ  電動機 主軸 2.2ｋｗ × 4P 油圧 2.2ｋｗ × 4P 送材 0.2ｋｗ × 4P 刃物（刃物回転式） ハイス 又は ロール クランプ 左右開閉式  油圧作動部 刃物送り・クランプ開閉・ストッパー上下・ピンチロール  空圧作動部   材料ピックアップ・ガイドロール・切削油噴霧   標準仕様    PLC制御 主軸インバータ制御  油圧タンクユニット（単体置） 手動投入式材料供給架台  原管先端切機構  切削油噴霧装置  トータル・プリセットカウンター ３段シグナルタワー  刃物ヘッドカバー開時：主軸停止 標準カバー（主軸ベルト・プーリー回転部） 機械寸法／重量  本体 D800mm × L2600ｍｍ　／　約1300ｋｇ  供給架台  D1200mm × L6500ｍｍ　／　約1000ｋｇ ※刃物、刃物ホルダー、クランプ、内筒等の段替部品は別売です。 ※特別仕様、その他追加仕様につきましては別途打合せをさせて頂きます。 ※製品改良の為、予告なく仕様その他を変更する場合があります。 ◆機械御注文時にお選び頂ける特別仕様です。下記以外にも様々なオプション仕様が御座います。  コンベア式 整列排出装置 切断後の製品をレールの後端まで搬送し、シリンダーで押出します 製品が斜めに排出されるのを防止し、管端アタリ傷を抑えます  ストッパーレール延長 切断長さが1400mmよりも長い場合、１本（800mm）単位で追加できます 短尺ストッパー 切断長が300mmよりも短い場合に対応するストッパーユニットです ■φ10〜19.1　100ｍｍ〜　　■φ19.1〜22.2　150ｍｍ〜　　■φ22.2〜34　200ｍｍ〜 後工程接続 検査機、両端加工機等にコンベア等でパイプを自動供給します
